XILINX KCU1250 功能描述套件
KCU1250 功能描述套件可為您提供評估 UltraScaleTM XCKU040-FFVA1156 FPGA 上可用 20 GTH 16.3Gbps 收發器所需的一切功能。同時訪問集成式誤碼率測試器 (IBERT) 演示和 Vivado? 設計套件，能夠?qū)崿F(xiàn)對業界領先 GTH 收發器的快速評估。每個 GTH 方形封裝及其關聯的參考時鐘均從 FPGA 布線至 BullsEye 連接器焊盤，從而使用戶能夠連接至范圍廣泛的評估平臺，從背板和光學評估板到高速測試設備，無所不包。
主要性能和優勢
● 對 UltraScale XCKU040-FFVA1156 FPGA 上的 GTH 收發器進行功能描述和評估的硬件環境。
● 硬件、設計工具、 IP、以及預驗證參考設計
● 集成式誤碼率測試器 (IBERT) 參考設計
● BullsEye 連接頭支持完整的 GTH Quad，包含 4 個傳輸/接收對
● 為 GTH 收發器和參考時鐘提供 5 個 Samtec BullsEye 連接器襯墊
● 兩對差分 MRCC 輸入，帶有 SMA 連接器擴展 I/O 以及 3 個 FPGA 夾層卡 (FMC) 接口

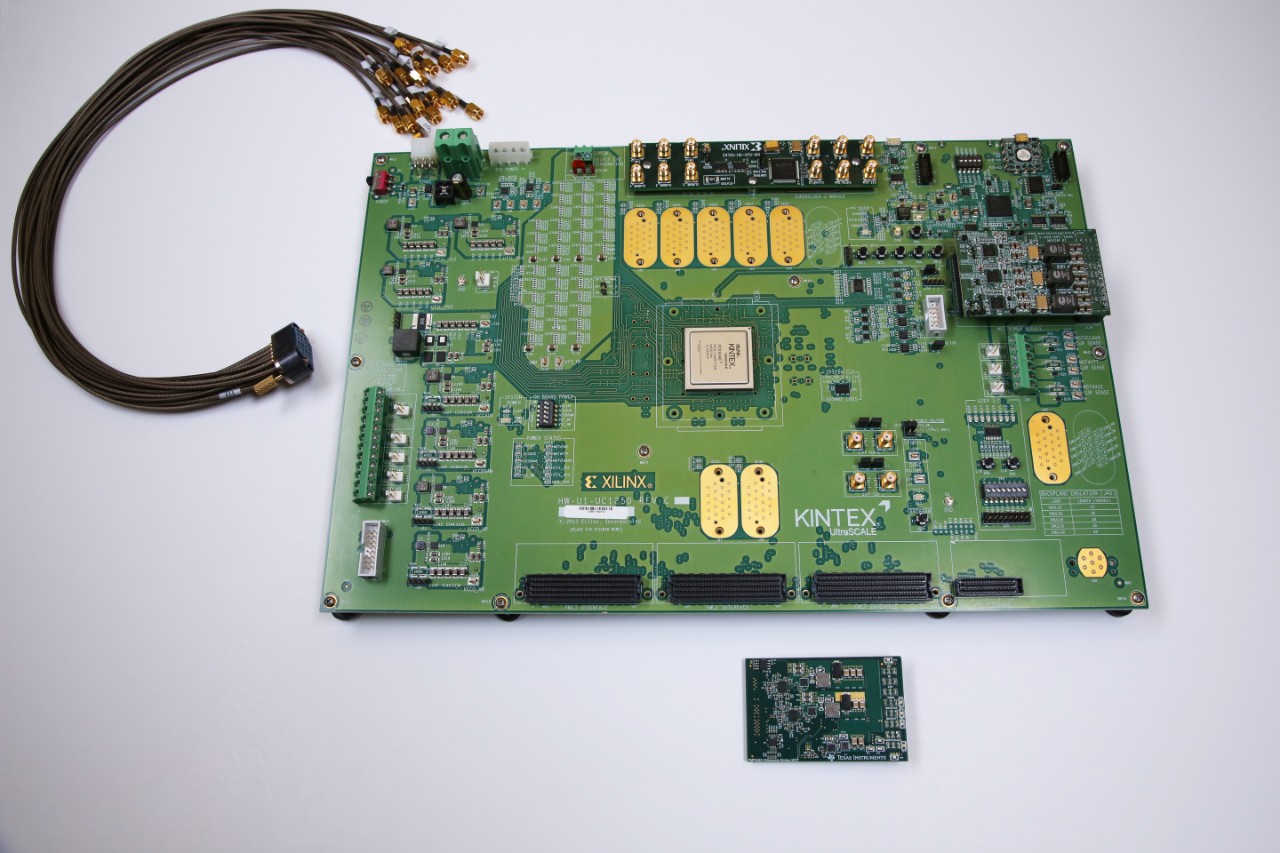

包裝內容物含配件

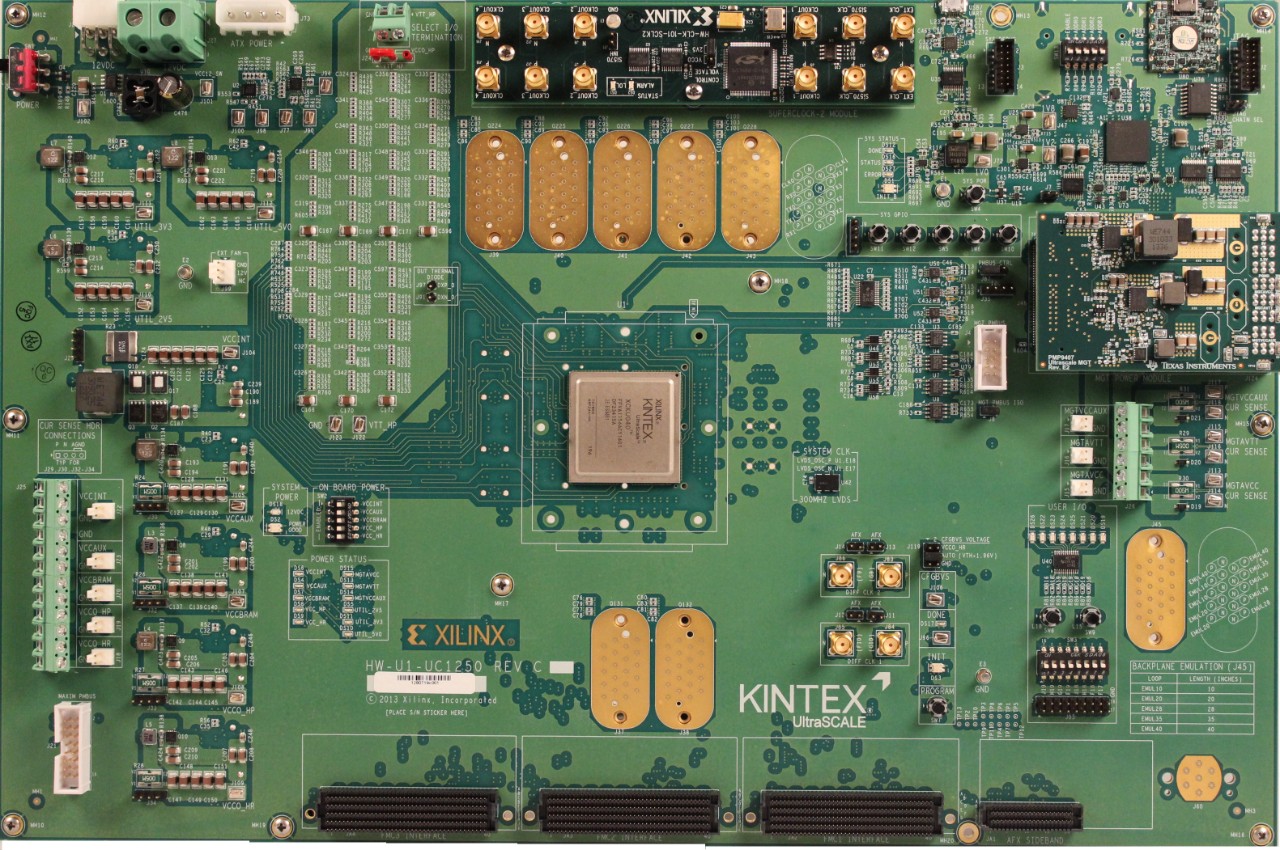

● 具有 XCKU040-2FFVA1156E FPGA 的 Kintex UltraScale 功能描述板
● 滿足 UltraScale FPGA GTH 收發器所有電源要求的 MGT 電源模塊
● SuperClock-2 可編程時鐘模塊
● 用于將最終用戶系統連接至 FPGA 的 GTH 收發器與參考時鐘的 Samtec BullsEye 電纜
● x SMA 電纜
● 電源
● 訪問參考設計與技術文檔，包括電路板原理圖、布局文件等
● 訪問 Vivado 設計套件：設計版 – 帶有 XCKU040 設備的許可證
